Un RTD (Resistance Temperature Detector) è un sensore la cui resistenza cambia con l'aumentare della temperatura del sensore.La relazione resistenza/temperatura è ben nota ed è ripetibile nel tempoUn RTD è un dispositivo passivo che non produce da solo un output.Dispositivi elettronici esterni sono utilizzati per misurare la resistenza del sensore passando una piccola corrente elettrica attraverso il sensore per generare una tensione. in genere 1 mA o meno di corrente di misura, 5 mA al massimo senza rischio di auto riscaldamento.
Rapido dettaglio:
Nome:Cavo RTD isolato da minerali
Tipo:Pt100
Materiale conduttore: Ni
Isolatore: MgO di alta purezza al 99,6%
Numero di nucleo: 3, 4, 6,8
Materiale della guaina: SS321(SS304), SS316
Diametro: da 3,0 mm a 12,7 mm
Applicazione: connessione con termocoppia e macchina strumentale
Luogo di origine: Zhejiang, Cina (continente)
Eco-compatibile: Sì
MOQ: 100m
Certificato: ISO
Tempo di campionamento: tutti i tipi in magazzino
Termini commerciali: FOB, EXW, CIF, CFR
Termine di pagamento: T/T, Western Union, L/C
Dimensione nominale del termopare e del cavo RTD:
| Dia |
Spessore della parete |
Direttore Dia |
Purezza dell'MgO |
Resistenza isolante |
| 0.5±0.025 |
≥ 10%D |
≥15%D |
≥ 99,4% |
Temperatura ambiente > 100 MΩ/75 V |
| 1.0±0.025 |
| 1.5±0.025 |
| 10,6±0.025 |
| 2.0±0.025 |
| 3.0±0.030 |
Temperatura ambiente > 100MΩ/500V 500°C > 5MΩ/500V |
| 4.0±0.045 |
| 4.8±0.045 |
| 5.0±0.045 |
| 6.0±0.060 |
| 6.4±0.060 |
| 8.0±0.080 |
Tabella dei pesi:
| Tipo |
- Dia. - Grazie. |
SS304 SS316 |
| 3 nuclei |
4 nuclei |
6 nuclei |
| Ni |
3.0 |
0.045 |
0.039 |
0.040 |
| 3.2 |
0.051 |
0.046 |
0.046 |
| 4.0 |
0.075 |
0.074 |
0.074 |
| 4.8 |
0.108 |
0.105 |
0.107 |
| 5.0 |
0.116 |
0.113 |
0.115 |
| 6.0 |
0.180 |
0.164 |
0.163 |
| 6.4 |
0.203 |
0.204 |
0.191 |
| 8.0 |
0.297 |
0.363 |
0.301 |
Che cos'è un sensore RTD?
Il termine RTD sta per Resistance Temperature Detector. Questo sensore è anche conosciuto come resistence thermometer. Questo sensore viene utilizzato per misurare la temperatura.
Di solito sono disponibili come una lunghezza di filo sottile fatto di platino, nichel o rame, avvolto attorno a un nucleo di ceramica o vetro.Questo sensore utilizza la relazione temperatura/resistenza del filo per misurare la temperatura.
Applicazioni della RST:
Il sensore RTD è utilizzato nell'automotive per misurare la temperatura del motore, un sensore di livello dell'olio, sensori di temperatura dell'aria di aspirazione.In comunicazione e strumentazione per la rilevazione della temperatura sopra gli amplificatori, stabilizzatori di guadagno dei transistor, ecc...
La RST è utilizzata in elettronica di potenza, computer, elettronica di consumo, manipolazione e lavorazione alimentare, elettronica industriale, elettronica medica, militare e aerospaziale.

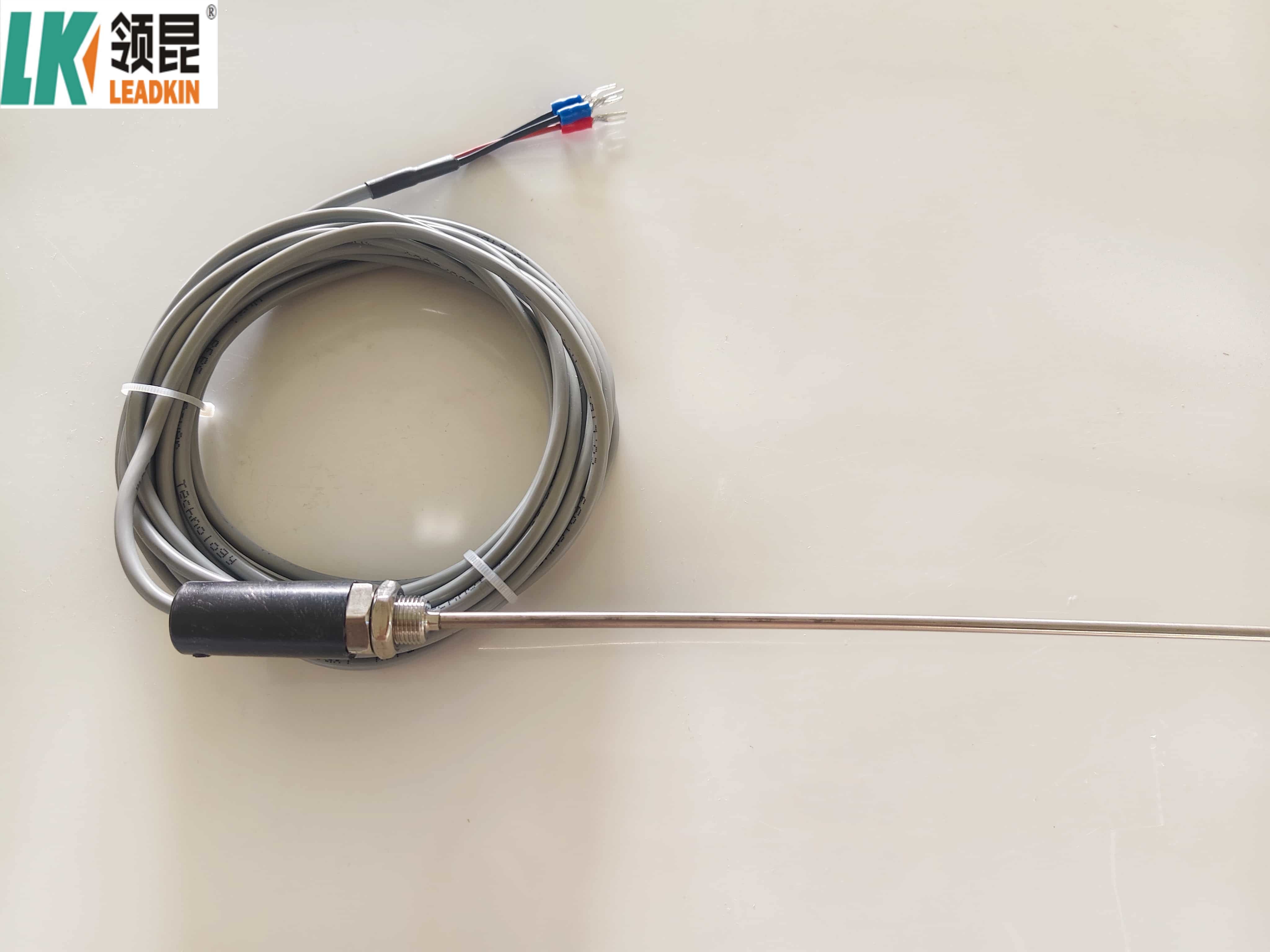

Immagini del prodotto:
Dati aziendali:
A. Laboratorio di ispezione
100% di test per ogni cavo di bobina, assicurarsi prodotti di buona qualità per il cliente.
B. Mostra
Avviso d'ordine:
| 1Una citazione esatta. |
| 2Confirmare il prezzo, termine commerciale, tempo di consegna, termine di pagamento, ecc. |
| 3Le vendite di LEADKIN inviano la fattura proforma con sigillo LEADKIN. |
| 4Il cliente organizza il pagamento per il deposito e ci invia il conto corrente. |
| 5. Media Produzione-invia foto per mostrare la linea di produzione in cui è possibile vedere i vostri prodotti. Conferma di nuovo il tempo di consegna stimato. |
| 6- Foto di prodotti di produzione di massa. |
| 7. I clienti effettuano il pagamento per il saldo e LEADKIN spedisce la merce. Informare il numero di tracciamento e controllare lo stato per i clienti. |
| 8L' ordine e'finito perfettamente quando ricevi la merce e ne sei soddisfatto. |
| 9. Feedback a LEADKIN su Qualità, Servizio, Feedback del Mercato e Suggerimenti. E faremo di meglio. |
