Lunghezza 1-5m o cavo termopare personalizzato per le connessioni degli strumenti certificato ISO9001

Rapidi dettagli:

 Tipo:K/N/E/J/T/S/R/B

Luogo di origine: Zhejiang, Cina (continente)

Precisione: I-0,4% t, II-0,75% t, III-1,5% t

Numero di nucleo: singolo / doppio

Isolatore: MgO di alta purezza al 99,6%

Certificato:ISO9001, IATF16949, CE

Applicazione: connessione con termocoppia e macchina strumentale

Materiale conduttore:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan

Materiale della guaina: Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747

Diametro della guaina (mm): da 0,5 mm a 12,7 mm:φ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7

Tipo per filo di guarnizione tipo K:

I diversi supporti di misurazione della temperatura e le diverse condizioni di servizio hanno un impatto sulla durata di vita e sull'intervallo di temperatura delle termocoppie blindate, i dati riportati nella tabella sono solo dati raccomandati.

Precisione per il tipo di filo di guarnizione K

Per questo prodotto:

Le termocoppie sono sensori di temperatura ampiamente utilizzati che funzionano sul principio della termoelettricità.quando viene generata una tensione corrispondente alla differenza di temperatura tra la giunzione e le altre estremità dei filiEcco alcuni punti chiave e note sull'uso delle termocoppie:

Principio di funzionamento

Effetto Seebeck: il principio di base di funzionamento delle termocoppie è l'effetto Seebeck,quando viene generata una tensione quando esiste una differenza di temperatura tra la giunzione (giunzione calda) e l'estremità di riferimento (giunzione fredda).

Tensione di uscita: la tensione generata è proporzionale alla differenza di temperatura, consentendo la misurazione della temperatura.

Tipi di termocoppie

Tipi comuni:

Tipo K (Chromel-Alumel): ampio intervallo di temperatura (da 200°C a 1260°C), adatto ad applicazioni di uso generale.

Tipo J (Ferro-Constantan): gamma limitata (-40°C a 750°C), adatta a temperature più basse.

Tipo T (Copper-Constantan): buono per applicazioni criogeniche e a bassa temperatura (da 200°C a 350°C).

Tipo E (Chromel-Constantan): buona sensibilità e gamma (da 200°C a 900°C).

Tipo N (Nicrosil-Nisil): stabile a temperature elevate (fino a 1300°C) e adatto ad ambienti difficili.

Cos'è una termocoppia?

• Una termocoppia è un tipo di trasduttore che converte l'energia termica in energia elettrica.Quando la temperatura a questa giunzione cambia, genera una tensione che può essere misurata e utilizzata per determinare la temperatura.
• La termocoppia funziona sulla base dell'effetto Seebeck, che afferma che quando metalli diversi si uniscono a una giunzione, generano una piccola,tensione misurabile in risposta alle variazioni della temperatura in tale giunzioneLa grandezza della tensione prodotta dipende sia dalla variazione di temperatura che dalle proprietà dei metalli utilizzati.
• Una termocoppia è composta da due fili isolati di metalli diversi, collegati a un dispositivo di misura.Funziona come strumento di sicurezza e monitoraggio per vari processi e attrezzature, che fornisce misure di temperatura cruciali e garantisce il corretto funzionamento.
• Il funzionamento di una termocoppia è illustrato nell'immagine seguente.la variazione di temperatura risultante viene visualizzata sul manometro a destra.
• I gruppi di termocoppie sono progettati per l'uso in ambienti duri, severi e impegnativi.e il tipo di supporto da misurareInoltre, le dimensioni e la forma della termocoppia sono adattate all'applicazione specifica, tenendo conto di fattori quali la precisione richiesta e la velocità di risposta.

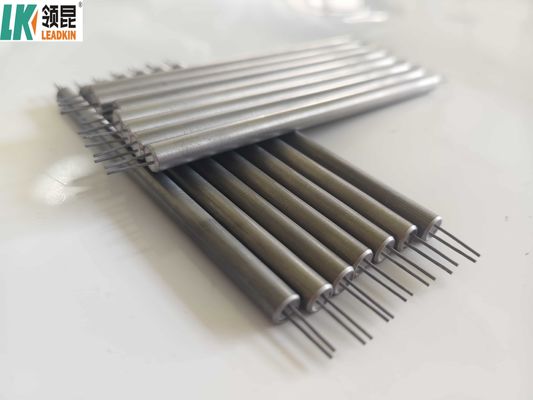

Immagini del prodotto

Informazioni sulla società:

A. Prodotti principali

Dettagli dei prodotti:

B. Pacchetto

Aggiungiamo tubi e pellicole di plastica per garantire un'elevata resistenza isolante.

Oltre alle note di marcatura, abbiamo anche la carta di accesso e il rapporto di prova per ogni cavo a bobina.

Linea di produzione di cavi C. Mi

Abbiamo prodotti professionali di alta qualità, linee di prodotti e attrezzature avanzate.Tutti i prodotti sono conformi agli standard internazionali di qualità e sono molto apprezzati in una varietà di mercati diversi in tutto il mondo..In parallelo alle crescenti richieste del mercato, soddisfiamo continuamente i clienti aggiornando i prodotti per migliorare i sistemi di produzione, migliorare la qualità.
