Rapidi dettagli:
Tipo:K/N/E/J/T/S/R/B
Luogo di origine: Zhejiang, Cina (continente)
Precisione: I-0,4% t, II-0,75% t, III-1,5% t
Numero di nucleo: singolo / doppio
Isolatore: MgO di alta purezza al 99,6%
Certificato:ISO9001, IATF16949, CE
Applicazione: connessione con termocoppia e macchina strumentale
Materiale conduttore:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
Materiale della guaina: Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747
Diametro della guaina (mm): da 0,5 mm a 12,7 mm:φ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7
Tipo per filo di guarnizione tipo K:
| Nome del prodotto |
Codice |
Tipo |
Materiale Shaeth |
Fuori da Dia. |
Temperatura |
| NiCr-NiSi /NiCr-NiAl |
KK |
K. |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
- E.K. |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Constantan |
JK |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
I diversi supporti di misurazione della temperatura e le diverse condizioni di servizio hanno un impatto sulla durata di vita e sull'intervallo di temperatura delle termocoppie blindate, i dati riportati nella tabella sono solo dati raccomandati.
Precisione per il tipo di filo di guarnizione K
| Tipo |
Classe I |
Classe II |
| Accuratezza |
Temperature |
Accuratezza |
Temperature |
| K. |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| N |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| E |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| J |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| T |
± 0,5°C |
-40~125°C |
±1,0°C |
-40~125°C |
| ± 0,4% |
125°C-350°C |
± 0,75% |
125°C-350°C |
| S |
0-1100°C |
±1,0°C |
0-1100°C |
± 1,5°C |
Per questo prodotto:
Costruzione e installazione
Materiale: la scelta dei materiali influisce sulla gamma di temperature, sulla sensibilità e sulla resistenza ai fattori ambientali della termocoppia.
Isolamento: Le termocoppie possono essere isolate con materiali di ceramica, vetro o plastica per proteggersi dalla contaminazione e dai danni fisici.
Cablaggio: Le tecniche di cablaggio adeguate sono fondamentali per evitare l'introduzione di errori dovuti a interferenze elettromagnetiche o gradienti termici.
Calibrazione e precisione
Calibrazione: le termocoppie devono essere calibrate in base agli standard di temperatura noti per garantire la precisione.
Fattori di precisione: gli errori possono derivare da non linearità, variazioni della temperatura della giunzione di riferimento e dalla qualità del filo della termocoppia.
Compensazione per la giunzione di riferimento.
Compensazione della giunzione a freddo: poiché la tensione termoelettrica dipende dalla differenza di temperatura, la temperatura della giunzione di riferimento deve essere conosciuta o compensata.Questo viene tipicamente fatto utilizzando circuiti elettronici che misurano la temperatura di giunzione di riferimento.
Applicazioni:
- Incineratori di rifiuti solidi
- Fabbricazione a partire da semi di legno
- Fuoco di materiali ceramici
- Forni a gas o a olio
- Intercambiatori di calore a combustibile
- Forni a scatola
- Impianti di energia nucleare o a base di idrocarburi
- E molti altri...

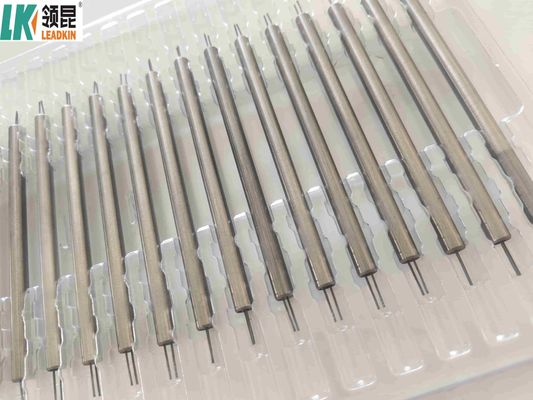

Immagini del prodotto
Informazioni sulla società:
A. Prodotti principali
B. Pacchetto
Aggiungiamo tubi e pellicole di plastica per garantire un'elevata resistenza isolante.
Oltre alle note di marcatura, abbiamo anche la carta di accesso e il rapporto di prova per ogni cavo a bobina.
Linea di produzione di cavi C. Mi
Abbiamo prodotti professionali di alta qualità, linee di prodotti e attrezzature avanzate.Tutti i prodotti sono conformi agli standard internazionali di qualità e sono molto apprezzati in una varietà di mercati diversi in tutto il mondo..In parallelo alle crescenti richieste del mercato, soddisfiamo continuamente i clienti aggiornando i prodotti per migliorare i sistemi di produzione, migliorare la qualità.
Avviso d'ordine:
1Una citazione esatta.
2Confirmare il prezzo, termine commerciale, tempo di consegna, termine di pagamento, ecc.
3Le vendite di LEADKIN inviano la fattura proforma con sigillo LEADKIN.
4Il cliente organizza il pagamento per il deposito e ci invia il conto corrente.
5. Media Produzione-invia foto per mostrare la linea di produzione in cui è possibile vedere i vostri prodotti. Conferma di nuovo il tempo di consegna stimato.
6- Foto di prodotti di produzione di massa.
7. I clienti effettuano il pagamento per il saldo e LEADKIN spedisce la merce. Informare il numero di tracciamento e controllare lo stato per i clienti.
8L' ordine e'finito perfettamente quando ricevi la merce e ne sei soddisfatto.
9. Feedback a LEADKIN su Qualità, Servizio, Feedback del Mercato e Suggerimenti. E faremo meglio.
