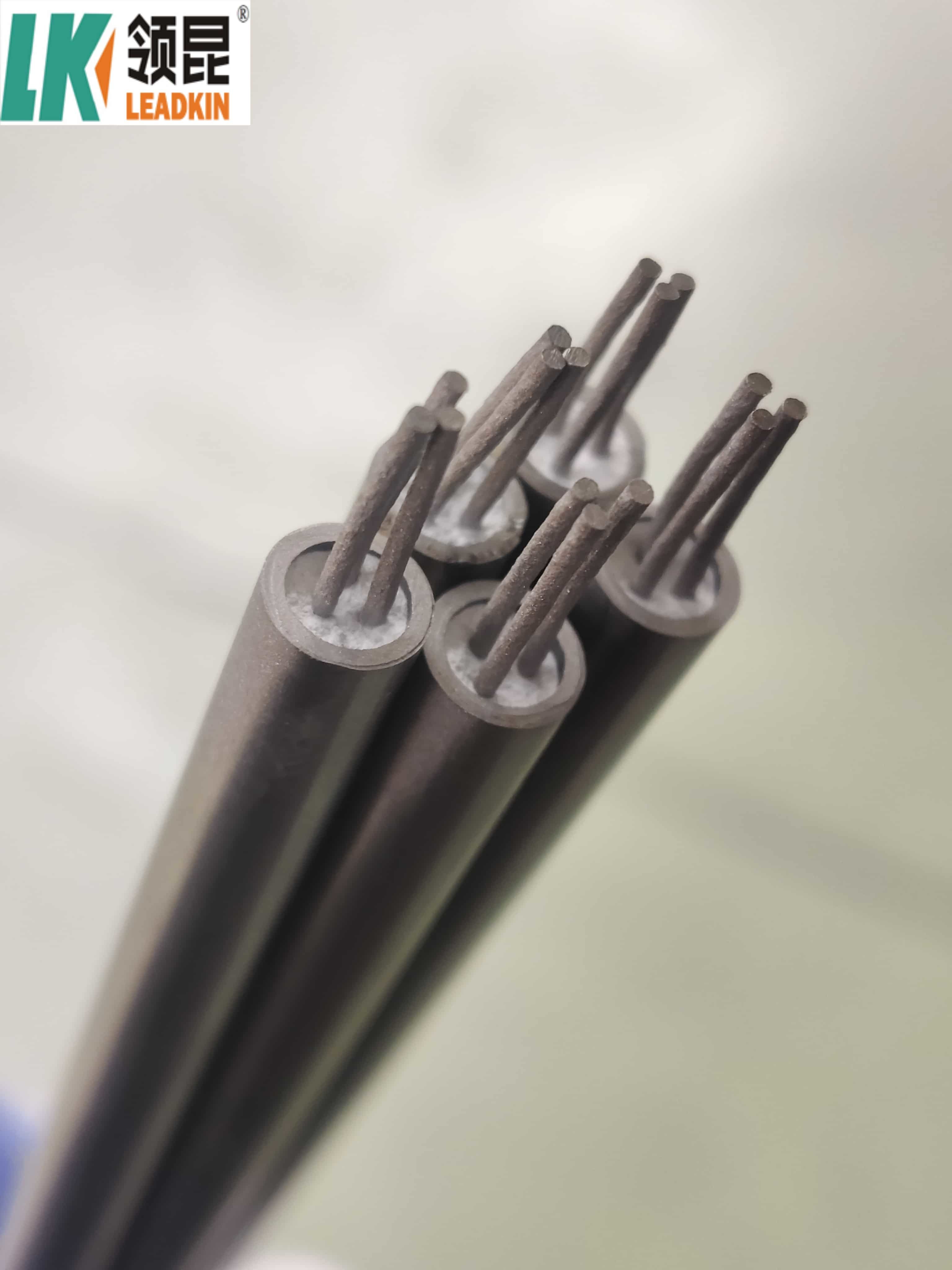

Cavo di termocoppia di tipo E ad alte prestazioni

Rapidi dettagli:

 Tipo:K/N/E/J/T/S/R/B

Luogo di origine: Zhejiang, Cina (continente)

Precisione: I-0,4% t, II-0,75% t, III-1,5% t

Numero di nucleo: 2,3,4,6

Materiale isolante minerale inorganico a piombo: Ni, Cu

Isolatore: MgO di alta purezza al 99,6%

Certificato:ISO9001, IATF16949, CE

Applicazione: connessione con termocoppia e macchina strumentale

Materiale della guaina: 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu

Diametro della guaina (mm): φ3.0, φ4.0, φ6.0, φ8.0

Tipo per filo di guarnizione tipo K:

I diversi supporti di misurazione della temperatura e le diverse condizioni di servizio hanno un impatto sulla durata di vita e sull'intervallo di temperatura delle termocoppie blindate, i dati riportati nella tabella sono solo dati raccomandati.

Precisione per il tipo di filo di guarnizione K

Per questo prodotto:

• Il materiale isolante per cavi a base di minerali inorganici è una combinazione solida di filo di nichel puro o filo di rame, isolamento minerale inorganico e manica di metallo.adatti per l'uso in ambienti ad alta temperatura (200°C~1000°C), può essere utilizzato in ambiente corrosivo, fiamma, soluzione di metallo e immersione in liquido e altre condizioni difficili come cavo di estensione.

• Materiale per cavi a termocoppia blindataè un composto solido costituito da una combinazione di fili a termocoppia, materiali isolanti minerali inorganici e involucri metallici.È un materiale chiave per la produzione di termocoppie blindate ed è ampiamente utilizzato in vari settori industriali e in campi scientifici e tecnologici.

• Caratteristiche:Piccolo diametro esterno, rapido tempo di risposta termica, flessibilità, lunga durata di vita, buona tenuta all'aria, ampia gamma di misurazione della temperatura e resistenza ad alta pressione.Può essere utilizzato in condizioni di condotte di installazione strette e curve.

  Intervallo di temperatura applicabile: da 200°C a 1300°C ((facoltativo). Adatto per varie occasioni con gradi di precisione di 0,4% t e 0,75% t.

• Materiali per armature a termocoppia:I tipi K,N,E,J,T,S,R,B possono essere utilizzati a coppie o in duplice.Il diametro esterno della guaina varia da Φ0,5 a Φ12.7"con una varietà di materiali di involucro esterno disponibili".

  Si prega di notare che "%t" è probabilmente un segnaposto per un'unità o un termine specifico che non era chiaro dal contesto.Se si riferisce a un'unità di misura o a un termine specifico,può essere necessario sostituirlo con il termine appropriato in lingua inglese.

Cos'è una termocoppia?

• Una termocoppia è un tipo di trasduttore che converte l'energia termica in energia elettrica.Quando la temperatura a questa giunzione cambia, genera una tensione che può essere misurata e utilizzata per determinare la temperatura.
• La termocoppia funziona sulla base dell'effetto Seebeck, che afferma che quando metalli diversi si uniscono a una giunzione, generano una piccola,tensione misurabile in risposta alle variazioni della temperatura in tale giunzioneLa grandezza della tensione prodotta dipende sia dalla variazione di temperatura che dalle proprietà dei metalli utilizzati.
• Una termocoppia è composta da due fili isolati di metalli diversi, collegati a un dispositivo di misura.Funziona come strumento di sicurezza e monitoraggio per vari processi e attrezzature, che fornisce misure di temperatura cruciali e garantisce il corretto funzionamento.
• Il funzionamento di una termocoppia è illustrato nell'immagine seguente.la variazione di temperatura risultante viene visualizzata sul manometro a destra.
• I gruppi di termocoppie sono progettati per l'uso in ambienti duri, severi e impegnativi.e il tipo di supporto da misurareInoltre, le dimensioni e la forma della termocoppia sono adattate all'applicazione specifica, tenendo conto di fattori quali la precisione richiesta e la velocità di risposta.

Come funziona una termocoppia?

In una termocoppia, i due fili sono uniti per formare una giunzione in cui un filo, collegato al corpo della termocoppia, funge da giunzione calda o di misurazione che misura la temperatura.L'altro filo si collega a una giunzione di riferimento, nota anche come giunzione fredda, che viene mantenuta a una temperatura nota.La termoparia determina la temperatura sconosciuta confrontando la tensione generata alla giunzione calda con la temperatura di riferimento alla giunzione fredda.

Utilizzando un termowell

Un termogruolo è progettato per proteggere una termocoppia dai mezzi di processo, avvolgendola in un tubo chiuso o in una barra solida montata all'interno del mezzo.I pozzi termici sono comunemente utilizzati con fluidi e linee di pressione nelle raffinerie e negli impianti chimici per prolungare la vita delle termocoppie- facilitano la sostituzione di una termocoppia senza dover interrompere il processo.

Immagini del prodotto:

Informazioni sulla società:

A. Prodotti principali

B. Pacchetto

Aggiungiamo tubi e pellicole di plastica per garantire un'elevata resistenza isolante.

Oltre alle note di marcatura, abbiamo anche la carta di accesso e il rapporto di prova per ogni cavo a bobina.

Linea di produzione di cavi C. Mi

Abbiamo prodotti professionali di alta qualità, linee di prodotti e attrezzature avanzate.Tutti i prodotti sono conformi agli standard internazionali di qualità e sono molto apprezzati in una varietà di mercati diversi in tutto il mondo..In parallelo alle crescenti richieste del mercato, soddisfiamo continuamente i clienti aggiornando i prodotti per migliorare i sistemi di produzione, migliorare la qualità.
