Rapidi dettagli:
Tipo:K/N/E/J/T/S/R/B
Luogo di origine: Zhejiang, Cina (continente)
Precisione: I-0,4% t, II-0,75% t, III-1,5% t
Numero di nucleo: 2,3,4,6
Materiale isolante minerale inorganico a piombo: Ni, Cu
Isolatore: MgO di alta purezza al 99,6%
Certificato:ISO9001, IATF16949, CE
Applicazione: connessione con termocoppia e macchina strumentale
Materiale della guaina: 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu
Diametro della guaina (mm): φ3.0, φ4.0, φ6.0, φ8.0
Tipo per filo di guarnizione tipo K:
| Nome del prodotto |
Codice |
Tipo |
Materiale Shaeth |
Fuori da Dia. |
Temperatura |
| NiCr-NiSi /NiCr-NiAl |
KK |
K. |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
- E.K. |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Constantan |
JK |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
I diversi supporti di misurazione della temperatura e le diverse condizioni di servizio hanno un impatto sulla durata di vita e sull'intervallo di temperatura delle termocoppie blindate, i dati riportati nella tabella sono solo dati raccomandati.
Precisione per il tipo di filo di guarnizione K
| Tipo |
Classe I |
Classe II |
| Accuratezza |
Temperature |
Accuratezza |
Temperature |
| K. |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| N |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| E |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| J |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| T |
± 0,5°C |
-40~125°C |
±1,0°C |
-40~125°C |
| ± 0,4% |
125°C-350°C |
± 0,75% |
125°C-350°C |
| S |
0-1100°C |
±1,0°C |
0-1100°C |
± 1,5°C |
Per questo prodotto:
Applicazioni
Industriale: utilizzato in forni, forni, turbine a gas e altre applicazioni ad alta temperatura.
HVAC: utilizzato nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria per il controllo della temperatura.
Automotive: utilizzato per la misurazione della temperatura dei gas di scarico e il monitoraggio del motore.
Industria alimentare: controlla le temperature negli ambienti di cottura e di lavorazione.
Vantaggi e svantaggi
Vantaggi:
Ampia gamma di temperature.
Semplice costruzione e design robusto.
Tempo di risposta veloce e facilità d'uso.
Svantaggi:
Precisione limitata rispetto ad altri sensori come gli RTD.
L'output non lineare richiede una compensazione.
Suscettibile alle interferenze elettromagnetiche.
Sicurezza e manipolazione
Shock termico: evitare rapidi cambiamenti di temperatura per evitare danni.
Ambienti corrosivi: utilizzare materiali adeguati per evitare la degradazione.
Manipolazione: maneggiare con cura per evitare danni meccanici alle giunzioni e ai fili.
Servizi di manutenzione
Ispezionare e calibrare regolarmente per garantire letture accurate.
Pulire l'area di incrocio se si sospetta una contaminazione.
Conclusioni
Le termocoppie sono sensori di temperatura versatili adatti a una vasta gamma di applicazioni.e una corretta manipolazione è cruciale per un uso efficace sia in ambienti industriali che di laboratorio.
Isolamento:
I materiali isolanti (come la ceramica o la fibra di vetro) sono spesso utilizzati per proteggere i fili della termocoppia dalle influenze ambientali e prevenire le interferenze elettriche.
- Inchiostro:
Uno strato esterno protettivo, in genere in acciaio inossidabile o Inconel, racchiude la termocoppia per proteggerla da ambienti difficili, danni meccanici e esposizione chimica.
Testa di chiusura:
All'estremità non di giunzione, i fili della termocoppia sono collegati a un blocco terminale per un facile attacco agli strumenti di misura.
Principio di funzionamento
La termocoppia funziona in base all'effetto Seebeck.che afferma che una tensione (tensione termoelettrica) viene generata quando vi è una differenza di temperatura tra la giunzione calda (dove i due metalli si incontrano) e la giunzione fredda (punto di riferimento).
La tensione generata è misurata in millivolt e è correlata alla differenza di temperatura tra le giunzioni secondo specifiche tabelle di taratura (tabelle NIST) per ciascun tipo di termocoppia.
Applicazioni:
- Incineratori di rifiuti solidi
- Fabbricazione a partire da semi di legno
- Fuoco di materiali ceramici
- Forni a gas o a olio
- Intercambiatori di calore a combustibile
- Forni a scatola
- Impianti di energia nucleare o a base di idrocarburi
- E molti altri...

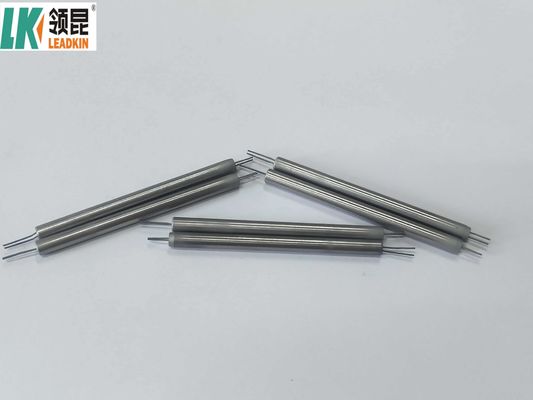

Immagini del prodotto:
