Cavo con involucro di metallo isolato da minerali per la connessione di termocoppie e macchine strumentali

Rapidi dettagli:

 Tipo:K/N/E/J/T/S/R/B

Luogo di origine: Zhejiang, Cina (continente)

Precisione: I-0,4% t, II-0,75% t, III-1,5% t

Numero di nucleo: 2,3,4,6

Materiale isolante minerale inorganico a piombo: Ni, Cu

Isolatore: MgO di alta purezza al 99,6%

Certificato:ISO9001, IATF16949, CE

Applicazione: connessione con termocoppia e macchina strumentale

Materiale della guaina: 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu

Diametro della guaina (mm): φ3.0, φ4.0, φ6.0, φ8.0

Tipo per filo di guarnizione tipo K:

I diversi supporti di misurazione della temperatura e le diverse condizioni di servizio hanno un impatto sulla durata di vita e sull'intervallo di temperatura delle termocoppie blindate, i dati riportati nella tabella sono solo dati raccomandati.

Precisione per il tipo di filo di guarnizione K

Per questo prodotto:

I cavi MIMS (Mineral Insulated Metal Sheathed) sono ampiamente utilizzati per applicazioni di termocoppia e strumentazione a causa della loro durata, resistenza termica,e capacità di operare in ambienti difficiliSi tratta di una panoramica completa dei cavi MIMS, in particolare nel contesto delle connessioni di termocoppia e di macchine strumentali:

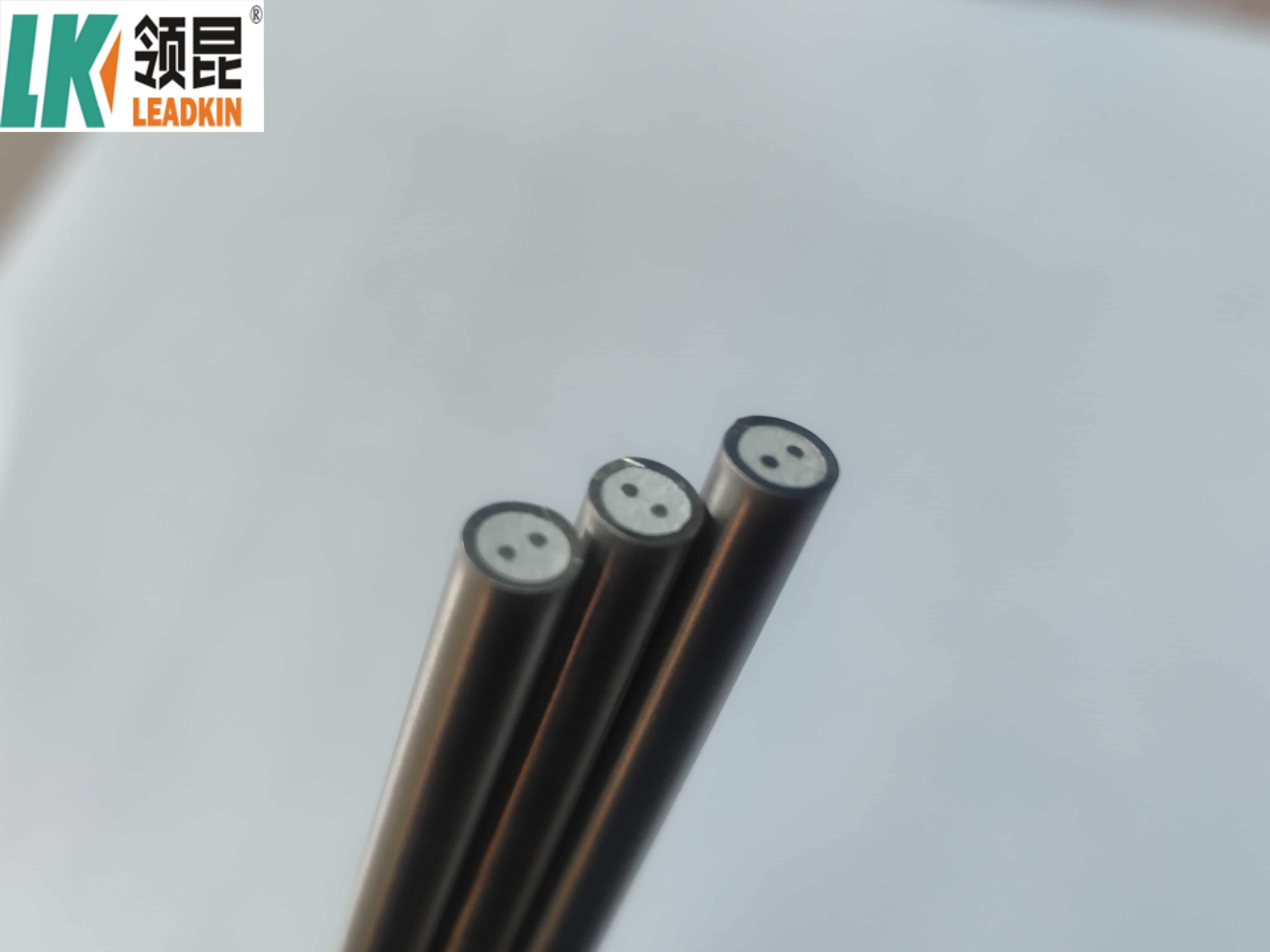

Visualizzazione dei cavi con involucro in metallo isolato da minerali (MIMS)

1. Edilizia:

   • Capo esterno: in genere in acciaio inossidabile o in altri metalli resistenti alla corrosione, che forniscono protezione meccanica e messa a terra.
   • Isolamento: composto da ossido di magnesio (MgO) che agisce come isolante e consente il funzionamento ad alta temperatura.
   • Conduttore: di solito costituito da fili di termocoppia (ad esempio, di tipo K, J, T) o da altri fili di strumentazione, a seconda dell'applicazione.

2. Caratteristiche chiave:

   • Resistenza alle alte temperature: I cavi MIMS possono resistere a temperature fino a 900°C a seconda dei materiali utilizzati.
   • Forza meccanica: La guaina metallica protegge dai danni fisici, rendendoli adatti agli ambienti industriali.
   • Resistenza all'umidità e alle sostanze chimiche: L'involucro metallico e l'isolamento MgO offrono un'eccellente resistenza all'umidità e a varie sostanze chimiche.
   • Basso rumore elettrico: I cavi MIMS presentano generalmente una bassa interferenza elettromagnetica (EMI), che li rende ideali per applicazioni di strumentazione sensibili.

Applicazioni:

• Incineratori di rifiuti solidi
• Fabbricazione a partire da semi di legno
• Fuoco di materiali ceramici
• Forni a gas o a olio
• Intercambiatori di calore a combustibile
• Forni a scatola
• Impianti di energia nucleare o a base di idrocarburi
• E molti altri...

• I cavi a guaina sono utilizzati in varie applicazioni, tra cui:
• Cablaggi residenziali
• Sistemi elettrici commerciali
• Macchine e apparecchi industriali
• Distribuzione dell'energia
• Impianti all'aperto
• Apparecchiature pesanti
• Resistenza ambientale:
• Molti cavi a guaina sono progettati per resistere all'umidità, alle sostanze chimiche, alle radiazioni UV e alle fluttuazioni di temperatura, rendendoli adatti a vari ambienti.
• Considerazioni per la selezione dei cavi di guarnizione:
• Requisiti di applicazione: scegliere il tipo di cavo di involucro in base all'applicazione specifica, tenendo conto di fattori come la protezione meccanica, l'esposizione ambientale e i requisiti elettrici.
• Rispetto delle norme: assicurarsi che il cavo soddisfi i codici elettrici e le norme di sicurezza pertinenti per la propria regione (ad esempio, NEC negli Stati Uniti).
• Tensione nominale: verificare che la tensione nominale del cavo sia appropriata per l'applicazione.
• Metodo di installazione: prendere in considerazione il modo in cui il cavo sarà installato (ad esempio, condotto, sepoltura diretta, ecc.) e scegliere un tipo di involucro adatto a tale metodo di installazione.
• In sintesi, i cavi di guarnizione sono componenti essenziali negli impianti elettrici, che forniscono protezione, isolamento e flessibilità per una vasta gamma di applicazioni.

Immagini del prodotto:

Informazioni sulla società:

A. Prodotti principali

B. Pacchetto

Aggiungiamo tubi e pellicole di plastica per garantire un'elevata resistenza isolante.

Oltre alle note di marcatura, abbiamo anche la carta di accesso e il rapporto di prova per ogni cavo a bobina.

Linea di produzione di cavi C. Mi

Abbiamo prodotti professionali di alta qualità, linee di prodotti e attrezzature avanzate.Tutti i prodotti sono conformi agli standard internazionali di qualità e sono molto apprezzati in una varietà di mercati diversi in tutto il mondo..In parallelo alle crescenti richieste del mercato, soddisfiamo continuamente i clienti aggiornando i prodotti per migliorare i sistemi di produzione, migliorare la qualità.

Avviso d'ordine:

1Una citazione esatta.

2Confirmare il prezzo, termine commerciale, tempo di consegna, termine di pagamento, ecc.

3Le vendite di LEADKIN inviano la fattura proforma con sigillo LEADKIN.

4Il cliente organizza il pagamento per il deposito e ci invia il conto corrente.

5. Media Produzione-invia foto per mostrare la linea di produzione in cui è possibile vedere i vostri prodotti. Conferma di nuovo il tempo di consegna stimato.

6- Foto di prodotti di produzione di massa.

7. I clienti effettuano il pagamento per il saldo e LEADKIN spedisce la merce. Informare il numero di tracciamento e controllare lo stato per i clienti.

8L' ordine e'finito perfettamente quando ricevi la merce e ne sei soddisfatto.

9. Feedback a LEADKIN su Qualità, Servizio, Feedback del Mercato e Suggerimenti. E faremo meglio.

1Quali sono i vantaggi dell'uso delle termocoppie?

Ampia gamma di temperature.

Tempo di risposta veloce.

Disegno semplice e robusto.

Relativamente poco costoso.

Può essere utilizzato in vari ambienti, comprese le condizioni estreme.

2Quali sono gli svantaggi delle termocoppie?

Immissione non lineare, che richiede una taratura.

La precisione può essere inferiore rispetto ad altri sensori di temperatura (come gli RTD).

Richiede una compensazione della giunzione di riferimento per misure precise.

Suscettibile alle interferenze elettromagnetiche.
