Rapidi dettagli:
Tipo:K/N/E/J/T/S/R/B
Luogo di origine: Zhejiang, Cina (continente)
Precisione: I-0,4% t, II-0,75% t, III-1,5% t
Numero di nucleo: 2,3,4,6
Materiale isolante minerale inorganico a piombo: Ni, Cu
Isolatore: MgO di alta purezza al 99,6%
Tipo per filo di guarnizione tipo K:
| Nome del prodotto |
Codice |
Tipo |
Materiale Shaeth |
Fuori da Dia. |
Temperatura |
| NiCr-NiSi /NiCr-NiAl |
KK |
K. |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
- E.K. |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Constantan |
JK |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
I diversi supporti di misurazione della temperatura e le diverse condizioni di servizio hanno un impatto sulla durata di vita e sull'intervallo di temperatura delle termocoppie blindate, i dati riportati nella tabella sono solo dati raccomandati.
Precisione per il tipo di filo di guarnizione K
| Tipo |
Classe I |
Classe II |
| Accuratezza |
Temperature |
Accuratezza |
Temperature |
| K. |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| N |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| E |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| J |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| T |
± 0,5°C |
-40~125°C |
±1,0°C |
-40~125°C |
| ± 0,4% |
125°C-350°C |
± 0,75% |
125°C-350°C |
| S |
0-1100°C |
±1,0°C |
0-1100°C |
± 1,5°C |
Cavo con involucro di metallo isolato da minerali (cavo MI) per la misurazione della temperatura
Visualizzazione: i cavi con involucro di metallo con isolamento minerale (cavi MI) sono cavi elettrici specializzati progettati per elevate temperature e condizioni ambientali difficili.Essi sono ampiamente utilizzati in applicazioni in cui la misurazione accurata della temperatura è crucialeQuesto tipo di cavo è costituito da una guaina metallica e da un materiale isolante minerale inorganico, in genere ossido di magnesio (MgO),che fornisce un'eccellente conduttività termica e isolamento elettrico.
Componenti chiave:
Involucro metallico:
Tipicamente in acciaio inossidabile, rame o altre leghe.
Fornisce protezione meccanica, durata e resistenza alla corrosione.
Agisce come una barriera efficace contro fattori ambientali come umidità, sostanze chimiche e danni fisici.
Isolamento minerale inorganico:
Di solito composto da polvere di ossido di magnesio (MgO), che è un isolante altamente efficace.
Offre un'eccellente conduttività termica, consentendo letture precise della temperatura.
La natura inorganica garantisce che l'isolamento sia stabile a temperature elevate (fino a 1000°C o più).
Conduttori:
Può essere realizzato con vari materiali, tra cui rame o nichel, a seconda dell'applicazione e della gamma di temperatura.
In genere, i termoparti o i rilevatori di temperatura di resistenza (RTD) sono integrati all'interno del cavo per un sensore di temperatura preciso.
Vantaggi:
Resistenza alle alte temperature: i cavi MI possono funzionare a temperature estreme, rendendoli adatti per applicazioni industriali.
Durabilità: La robusta guaina metallica protegge dai danni fisici e dagli ambienti difficili.
Isolamento elettrico: il materiale di isolamento inorganico offre proprietà elettriche eccezionali, riducendo al minimo il rischio di interferenze del segnale.
Bassa deriva termica: la progettazione consente misure di temperatura accurate e stabili nel tempo.
- Conduttore:I cavi MI utilizzano in genere un conduttore di rame o alluminio al nucleo.che consente una trasmissione efficiente di energia elettrica con bassa resistenza e perdita minima di potenza.
- Isolamento: Il conduttore è circondato da uno strato di isolamento minerale, di solito di ossido di magnesio (MgO).Fornisce un elevato livello di resistenza elettrica, impedendo la fuoriuscita della corrente e assicurando che rimanga all'interno del conduttore.
- Capota:Lo strato più esterno è una guaina metallica, comunemente in rame, acciaio inossidabile o alluminio.protezione dei componenti interni da danni fisici, come gli urti, l'abrasione e la penetrazione di umidità.

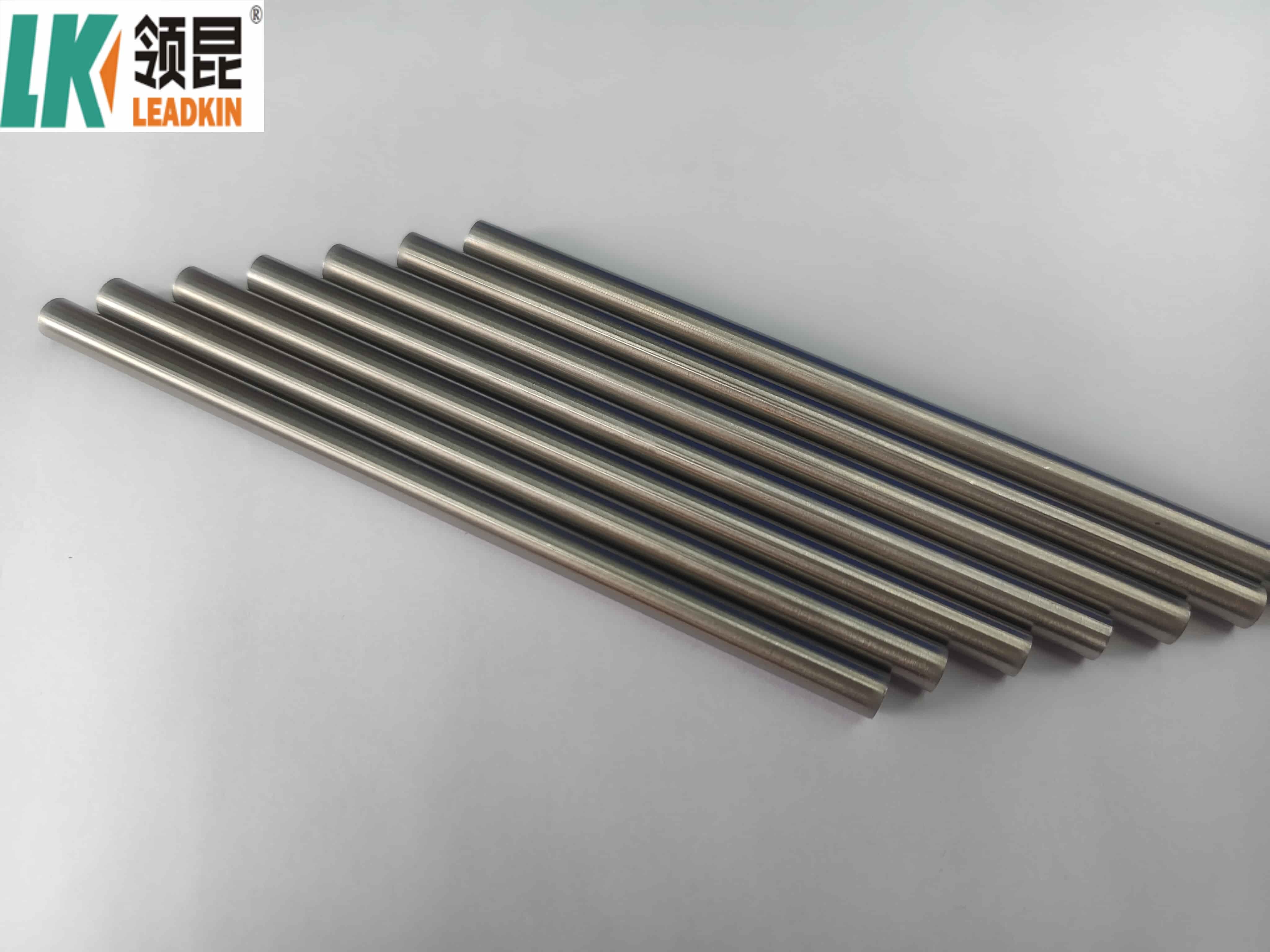

Immagini del prodotto:
Informazioni sulla società:
A. Prodotti principali
B. Pacchetto
Aggiungiamo tubi e pellicole di plastica per garantire un'elevata resistenza isolante.
Oltre alle note di marcatura, abbiamo anche la carta di accesso e il rapporto di prova per ogni cavo a bobina.
Linea di produzione di cavi C. Mi
Abbiamo prodotti professionali di alta qualità, linee di prodotti e attrezzature avanzate.Tutti i prodotti sono conformi agli standard internazionali di qualità e sono molto apprezzati in una varietà di mercati diversi in tutto il mondo..In parallelo alle crescenti richieste del mercato, soddisfiamo continuamente i clienti aggiornando i prodotti per migliorare i sistemi di produzione, migliorare la qualità.
Supporto e servizi:
I nostri cavi termocoppia isolati da minerali sono progettati per fornire misurazioni di temperatura accurate anche in ambienti ad alta temperatura.materiali di guarnizioneI nostri cavi sono anche altamente resistenti alle vibrazioni e agli urti.
Forniamo supporto tecnico e servizi per i nostri cavi a termocoppia isolati da minerali, tra cui:
- Guida alla selezione del tipo di termocoppia, del materiale della guaina e del materiale isolante
- Assistenza per l'installazione e la manutenzione dei cavi
- Risoluzione dei problemi
- Servizi di riparazione e garanzia
Il nostro team di esperti è dedicato a garantire il più alto livello di soddisfazione del cliente e fornire soluzioni affidabili per le vostre esigenze di misurazione della temperatura.
