Cavo con involucro in metallo isolato da minerali personalizzabile e resistente per applicazioni industriali

Dettagli rapidi:

 Tipo: K/N/E/J/T/S/R/B

Luogo di origine: Zhejiang, Cina (Continente)

Precisione: I-0,4%t, II-0,75%t, III-1,5%t

Numero di anime: 2,3,4,6

Materiale isolante minerale inorganico del conduttore: Ni, Cu

Isolante: MgO ad alta purezza 99,6%

Certificato:ISO9001, IATF16949, CE

Applicazione: collegamento con termocoppia e macchina per strumenti

Materiale della guaina: 0Cr18Ni10Ti, SS304S,SS316L,SS316, Cu

Diametro guaina (mm):  φ3.0, φ4.0, φ6.0, φ8.0

Tipo per filo guaina tipo K:

Diversi mezzi di misurazione della temperatura e condizioni di servizio hanno un impatto sulla durata e sull'intervallo di temperatura delle termocoppie corazzate, i dati nella tabella sono solo dati consigliati.

Precisione per filo guaina tipo K

Informazioni su questo prodotto:

I cavi per termocoppie con isolamento minerale sono cavi specializzati utilizzati per la misurazione della temperatura in ambienti estremi.

Una sonda di temperatura a termocoppia è un tipo di sensore di temperatura che utilizza l'effetto termoelettrico per misurare la temperatura. Ecco una panoramica dettagliata delle termocoppie, della loro costruzione, del principio di funzionamento, dei tipi, delle applicazioni e delle considerazioni:

Panoramica
Definizione: Una sonda di temperatura a termocoppia è composta da due fili metallici diversi uniti a un'estremità, che genera una tensione corrispondente alle differenze di temperatura. Questa tensione può essere misurata e convertita in una lettura della temperatura.

Costruzione
Fili: La sonda è realizzata con due diversi metalli conduttori (comunemente rame, nichel, chromel, alumel, ecc.) che formano una giunzione.
Giunzione: Il punto in cui i due fili sono uniti è chiamato giunzione di misura o calda. L'altra estremità dei fili è collegata a un dispositivo di misurazione (giunzione fredda).
Isolamento: I fili sono spesso isolati con materiali in grado di resistere alle alte temperature, come ceramica o fibra di vetro, a seconda dell'applicazione.
Guaina: L'intero gruppo può essere racchiuso in una guaina protettiva in metallo o ceramica, che protegge la termocoppia dall'ambiente.
Principio di funzionamento
Effetto Seebeck: Quando i due metalli diversi sono uniti e esposti a un gradiente di temperatura, viene prodotta una tensione (tensione termoelettrica) alla giunzione. L'entità di questa tensione è correlata alla differenza di temperatura tra la giunzione calda e la giunzione fredda.
Misurazione: La tensione generata viene misurata e convertita in temperatura utilizzando i dati di calibrazione specifici per il tipo di termocoppia.

Applicazioni :

• Inceneritori di rifiuti solidi
• Sinterizzazione di metalli in polvere
• Cottura di materiali ceramici
• Forni a gas o a olio
• Scambiatori di calore a combustibile
• Forni a scatola
• Impianti energetici a base nucleare o idrocarburica
• E molti altri...

• I cavi con guaina sono utilizzati in varie applicazioni, tra cui:
• Cablaggio residenziale
• Sistemi elettrici commerciali
• Macchinari industriali
• Distribuzione di energia
• Installazioni all'aperto
• Apparecchiature per impieghi gravosi
• Resistenza ambientale:
• Molti cavi con guaina sono progettati per resistere all'umidità, alle sostanze chimiche, alle radiazioni UV e alle fluttuazioni di temperatura, rendendoli adatti a una varietà di ambienti.
• Considerazioni per la selezione dei cavi con guaina:
• Requisiti dell'applicazione: Scegliere il tipo di cavo con guaina in base all'applicazione specifica, considerando fattori come la protezione meccanica, l'esposizione ambientale e i requisiti elettrici.
• Conformità agli standard: Assicurarsi che il cavo soddisfi i codici elettrici e gli standard di sicurezza pertinenti per la propria regione (ad esempio, NEC negli Stati Uniti).
• Tensione nominale: Verificare che la tensione nominale del cavo sia appropriata per l'applicazione.
• Metodo di installazione: Considerare come verrà installato il cavo (ad esempio, condotto, interramento diretto, ecc.) e scegliere un tipo di guaina adatto a tale metodo di installazione.
• In sintesi, i cavi con guaina sono componenti essenziali nelle installazioni elettriche, fornendo protezione, isolamento e flessibilità per un'ampia gamma di applicazioni.

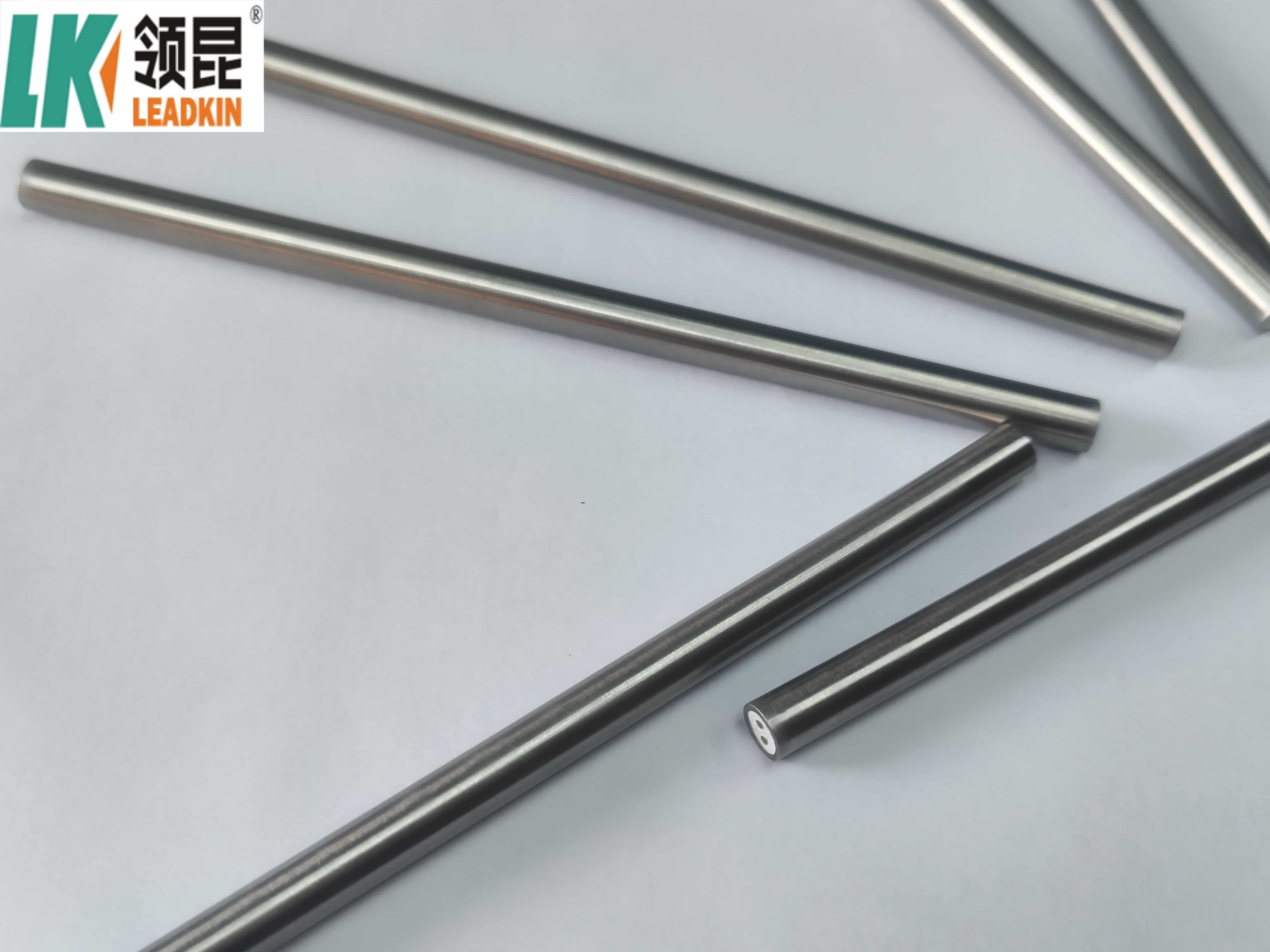

Immagini del prodotto:

Informazioni sull'azienda:

A. Prodotti principali

B. Pacchetto

Aggiungiamo tubi termorestringenti e film plastici per garantire un'elevata resistenza all'isolamento.

Oltre alle note di marcatura, abbiamo anche una pass card e un rapporto di prova per ogni cavo a bobina.

C. Linea di produzione di cavi Mi

Abbiamo prodotti professionali di alta qualità, nonché linee di prodotti e attrezzature avanzate. Tutti i prodotti sono conformi agli standard di qualità internazionali e sono molto apprezzati in una varietà di mercati diversi in tutto il mondo. In linea con le crescenti esigenze del mercato, soddisfiamo continuamente i clienti aggiornando i prodotti per migliorare i sistemi di produzione, migliorare la qualità.

Avviso d'ordine:

1. Preventivo accurato.

2. Confermare il prezzo, il termine commerciale, i tempi di consegna, il termine di pagamento, ecc.

3. Le vendite di LEADKIN inviano la fattura proforma con il sigillo LEADKIN.

4. Il cliente organizza il pagamento dell'acconto e ci invia la ricevuta bancaria.

5. Produzione intermedia: inviare foto per mostrare la linea di produzione in cui è possibile vedere i propri prodotti. Confermare nuovamente i tempi di consegna stimati.

6. Produzione finale: foto dei prodotti di produzione di massa.

7. I clienti effettuano il pagamento del saldo e LEADKIN spedisce la merce. Informare il numero di tracciamento e controllare lo stato per i clienti.

8. L'ordine è perfettamente completato quando si riceve la merce e si è soddisfatti.

9. Feedback a LEADKIN su qualità, servizio, feedback di mercato e suggerimenti. E faremo meglio.

1. Quali sono i vantaggi dell'utilizzo delle termocoppie?

Ampio intervallo di temperatura.

Tempo di risposta rapido.

Design semplice e robusto.

Relativamente economico.

Può essere utilizzato in vari ambienti, comprese condizioni estreme.

2. Quali sono gli svantaggi delle termocoppie?

Uscita non lineare, che richiede calibrazione.

La precisione può essere inferiore rispetto ad altri sensori di temperatura (come i RTD).

Richiede la compensazione della giunzione di riferimento per misurazioni precise.

Suscettibile alle interferenze elettromagnetiche.
